一、源码描述

Winform的OpenSEESXML数据解析展示

环境：VS2022 Winform OpenSEESXML

二、功能介绍

将OpenSEES的xml格式的数据文件以图表的方式展现。

介绍

基于XML的结构性特征，通用解析OpenSEES分析结果。

解决方案

OpenSEES_XML项目为反序列化OpenSEES结果文件的主入口；

XML_Test为OpenSEES_XML的测试项目，可预览OpenSEES_XML的对外方法；

OS_XML_Form为OpenSEES_XML基础上封装的实用exe项目，可查看并获取时程及滞回数据。

OpenSEES_XML基本架构

OpenSeesXML类为主入口，通过GetXMLResponse(string)可获得响应基类BasicXML；

BasicXML包含关键属性TimeList, TagList分别可获得时间序列及记录对象的编号列表；

BasicXML包含关键索引[int], [int, string]分别可获得响应对象及响应时程；

DriftXML, NodeXML, ElementXML为BasicXML的派生类；

DriftResponse, NodeResponse, ElementResponse, SectionResponse, FiberResponse为Response的派生类；

可根据项目中的指引文件（.doc）添加未知的相应类型。

依赖项

OpenSEES_XML: PGMHelper.dll

XML_Test: PGMHelper.dll OpenSEES.XML.dll

OS_XML_Form: PGMHelper.dll OpenSEES.XML.dll

Example

Beam: 零长度单元变形及单元力

Column: 纤维单元单元力、截面变形及材料应变

Global: 层间位移角、楼层位移、楼层速度、楼层加速度等

LayerShell: 分层壳相关分析结果

CyclicLoading: 构件低周往复加载

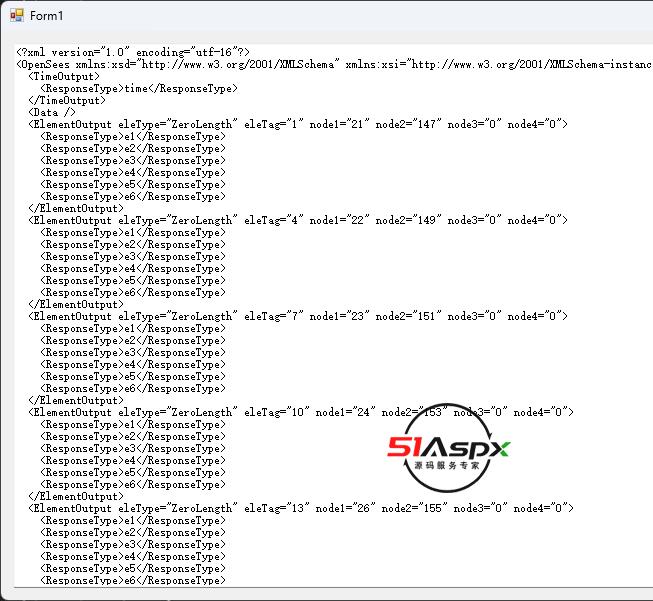

演示使用数据：

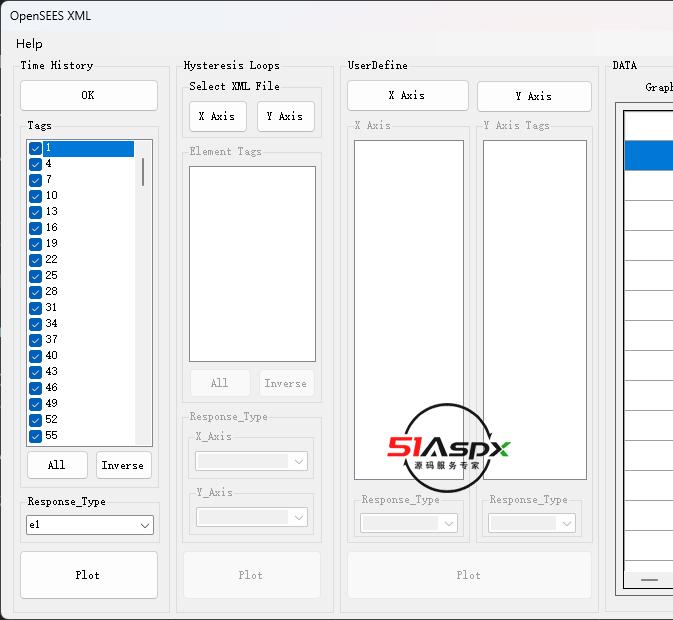

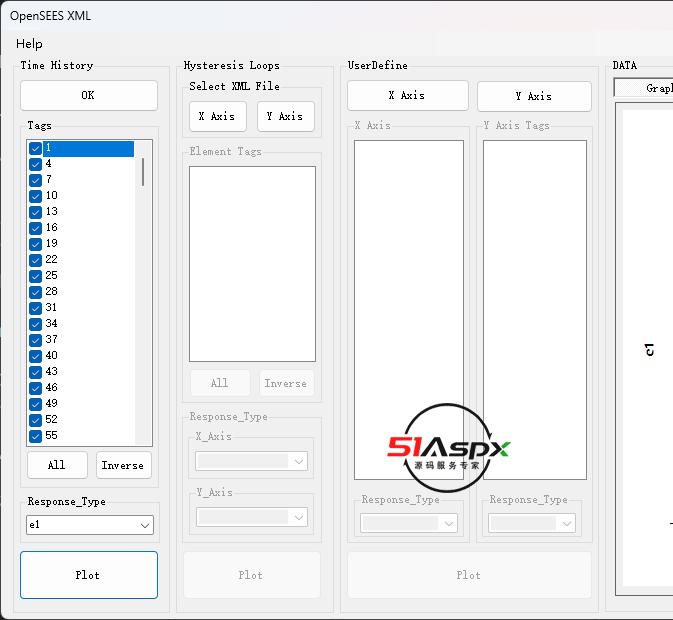

Time History:选择的xml文件位于

Eample目录下的：Beam目录下的两个文件

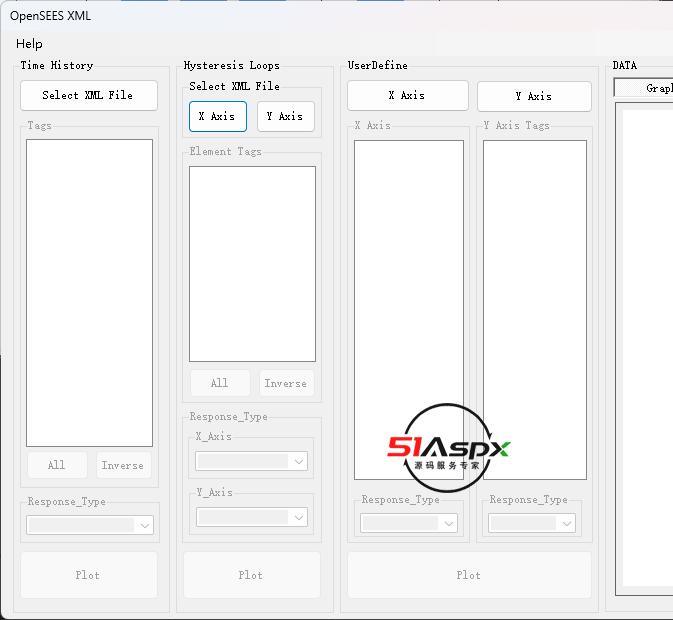

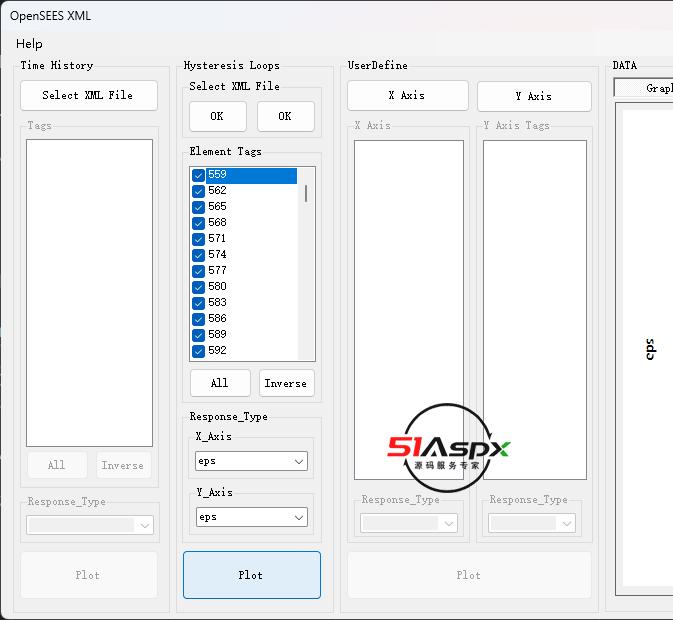

Hysteresis Loops:选择的xml文件位于

Eample目录下的：Column目录下三个xml文件，X Axis与Y Axis都要选择一样的xml文件才可绘图。

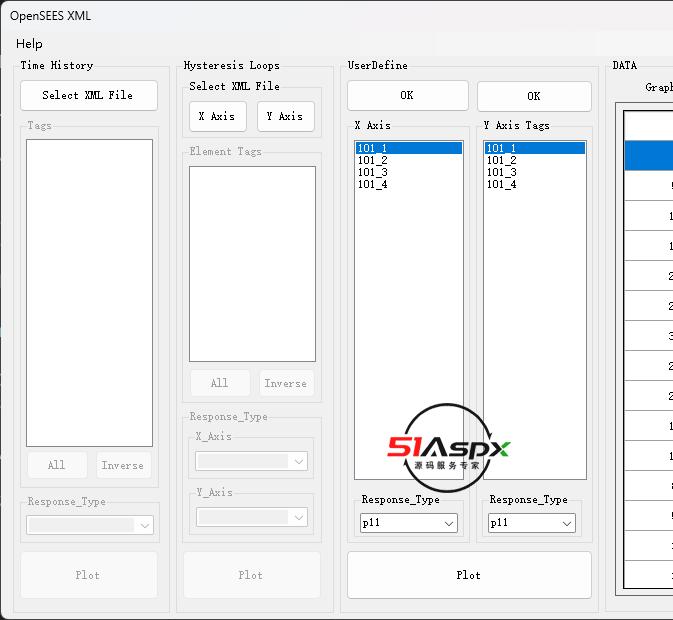

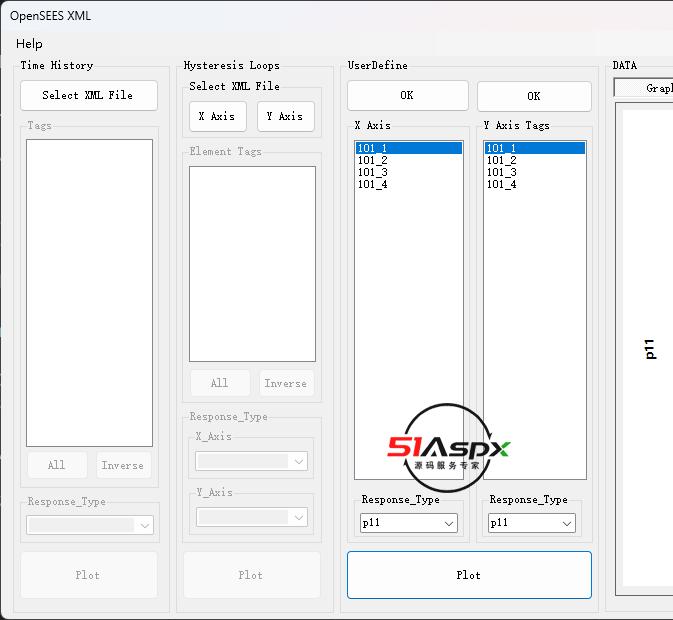

UserDefine:选择的xml文件位于

Eample目录下的：LayerShell目录下的两个xml文件，X Axis与Y Axis都要选择一样的xml文件才可绘图。

三、注意事项

ctrl+F5运行即可。
